自1965年戈登·摩尔的预言提出至今，60年来摩尔定律成为集成电路行业进步的圭臬，持续推动集成电路行业创新，让世界迎来深刻变革。

如今，随着生成式AI技术爆发，正加速行业从“芯片无处不在”迈向“AI芯片无处不在”，全球半导体行业随之迎来新的发展浪潮，持续释放未来潜力。据预测，到2030年全球半导体销售额将突破1万亿美元。其中数据中心与边缘AI需求增长尤为显著，将占据约40%的市场份额，高性能计算领域的增量空间成为行业增长的重要引擎。

但机遇背后，挑战也随之而来。

当前AI算力需求增速已远超摩尔定律的发展节奏：AI大模型参数呈指数级增长，仅靠芯片晶体管数量/计算能力每2年翻倍的速度，已无法满足AI大模型训练的算力需求；与此同时，芯片能效提升速度已放缓至每两年仅提升约40%。若延续当前趋势，到2035年训练一个前沿AI模型所需的电力或将消耗全球总发电量。

数据来源：斯坦福大学黄汉森（H.S. Philip Wong）教授等人整理分享 图源：ASML

算力与功耗的供需缺口，成为AI时代下半导体行业亟待突破的关键课题。

**应对AI时代挑战，**ASML赋能创新突破

面对日益严峻的算力与能效挑战，AI的持续发展亟需在模型效率、芯片技术以及设备与工艺等多维度实现协同创新，推动行业在四大关键领域谋求突破：

高效的AI模型：以更少计算资源训练更多参数的模型；面向AI的高效芯片设计与架构：根据特定的AI需求，推动集成电路系统中的能效提升；高效芯片技术：芯片晶体管微缩和能源优化更高效的集成电路生产设备和工艺在这一创新体系中，光刻技术作为芯片制造的核心环节，其进步对降低单位算力成本与能耗至关重要。

图源：ASML

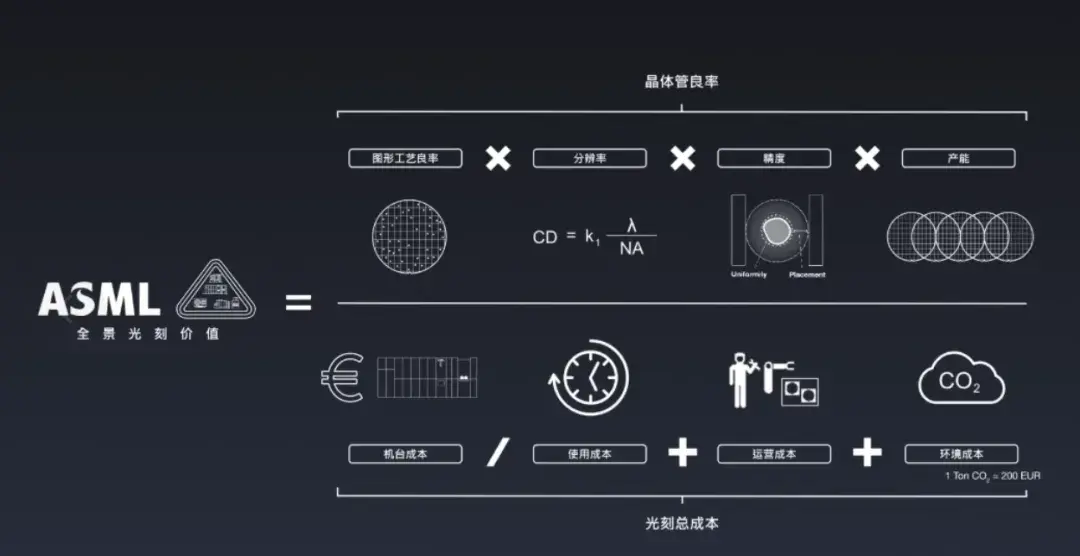

作为半导体制造的核心设备供应商，ASML凭借其全景光刻解决方案系统性地优化光刻工艺中的各项核心指标——包括良率、分辨率、精度与产能，致力于降低设备在整个生命周期内的使用成本与环境足迹。

整体而言，ASML的全景光刻技术正成为推动芯片技术与工艺改进的核心力量。作为芯片制造突破的关键环节，以全流程的效率提升与性能保障，为AI时代的半导体创新提供坚实底座。

在本届进博会期间，ASML以“积纳米之微，成大千世界”为主题，重点展示了其面向主流芯片市场的全景光刻解决方案，融合光刻机、计算光刻和电子束量测与检测技术。通过数字化、交互式形式呈现这些技术如何协同推动AI时代下摩尔定律的持续演进。

ASML中国区总裁沈波指出，通过2D微缩持续缩小晶体管尺寸、提升晶体管密度与能效，以及借助3D集成进行堆叠和封装，突破平面极限，是芯片行业在技术领域寻求创新突破的两大核心路线。ASML依托集光刻机、计算光刻和光学、电子束量测与检测技术于一体的全景光刻解决方案，致力于提升性能与能效，以更低能耗和成本实现更高良率。

**推动2D微缩，**EUV加速先进制程落地

其中，为应对AI对芯片算力和能效的极致要求，全球半导体制造商正持续推动芯片尺寸微缩，以在单位面积内集成更多晶体管。从IMEC公布的技术路线图来看，先进制程正朝着更小的金属间距与节点尺寸稳步演进。

图源：IMEC

能看到，未来15年，芯片制程将从3nm、2nm向A14、A10以及更先进的埃米节点演进，芯片架构也将沿着FinFET、NanoSheet、CFET到2DFET的方向持续迭代，以及金属间距、互联架构和供电方式等创新技术随之快速发展。

在这一进程中，极紫外（EUV）光刻系统作为实现芯片微缩的关键工具，已成为多数逻辑与存储芯片的光刻技术标准。

同时，ASML还在通过持续的光学创新与光刻系统升级，推动EUV技术从0.33 NA向0.55 NA高数值孔径乃至未来0.75 NA不断演进，逐步拓宽技术应用窗口。High-NA EUV不仅能显著提升成像分辨率和对比度，更能将原先需要多重曝光的复杂层次转为单次曝光完成，从而大幅简化工艺流程。

ASML通过EUV的可扩展性与技术迭代，不仅能帮助客户实现从“多曝光”到“单曝光”的效率跨越，更在分辨率、生产率、成本控制上形成协同优势，最终为客户带来良率提升、周期缩短、综合成本下降等多重价值。

换言之，EUV技术正为行业构建起一条兼顾性能、效率与可持续性的清晰路径，持续支撑半导体行业向更小节点、更高性能迈进，助力ASML在AI时代保持领先竞争力。

DUV，光刻领域的“中流砥柱”

然而，值得注意的是，尽管EUV在芯片制造中备受关注，但在整个光刻体系中，成熟的深紫外（DUV）光刻才是真正的主力。当前业界绝大多数的光刻任务，依然由i-line、KrF、ArF、ArFi等DUV光刻技术完成。

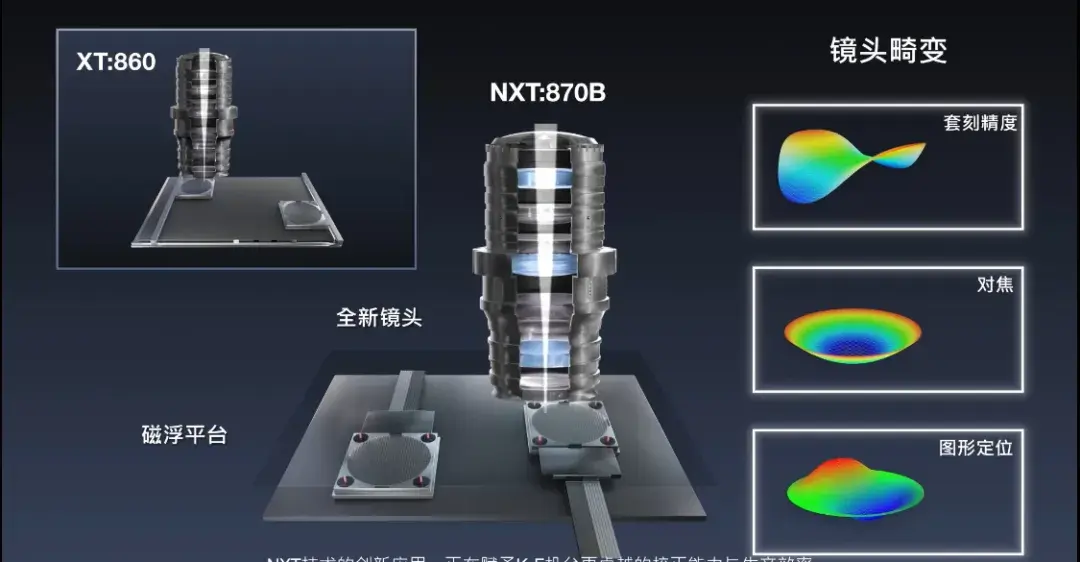

ASML在DUV领域的技术积累同样深厚，其DUV设备通过持续创新，在生产力、套刻精度与工艺适应性上形成显著优势，成为支撑光刻效率与质量的核心力量。以本届进博会上展示的TWINSCAN NXT:870B光刻系统为例，在升级的光学器件和最新一代磁悬浮平台的支持下，NXT:870B可将晶圆吞吐量提升至≥400 wph的新高度，并通过多方面技术优化实现性能突破，为键合后的套刻和阶梯式工艺提供强大的校正能力。

图源：ASML

此外，ASML的DUV设备在稳定性与长期可用性上也展现出硬实力。例如，在DUV平台中创新性引入钻石涂层，能够有效减少设备磨损并延长使用寿命，大幅降低设备停机校准时间与维护成本，显著提升产线可用性。

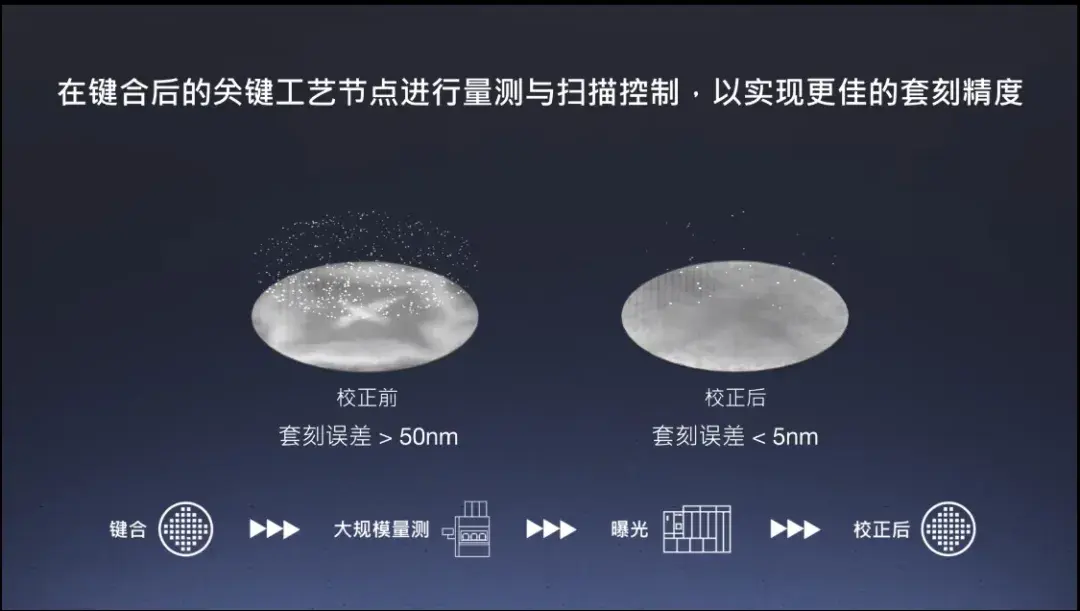

在精度控制与工艺适应性上，ASML DUV设备的校正能力也尤为突出。针对晶圆键合前后的形变难题，通过大规模计量技术捕捉晶圆形变特征，再借助光刻机曝光补偿实现局部图案调整，能够将键合后套刻误差从50nm量级成功降至5nm以下，部分场景下甚至能降至2.5nm以内，完美适配晶圆-晶圆（W-W）、晶圆-芯片（D-W）混合键合的工艺需求，为芯片集成路径提供重要支持。

能看到，ASML通过持续创新，确保其DUV光刻设备在生产力与工艺控制能力上保持领先。从成熟工艺到封装键合，ASML的DUV光刻设备以“高效、精准、可靠”的核心优势，为AI时代半导体芯片的规模化、高质量生产提供坚实支撑。

**先进封装崛起：**ASML携XT:260光刻机满足客户需求

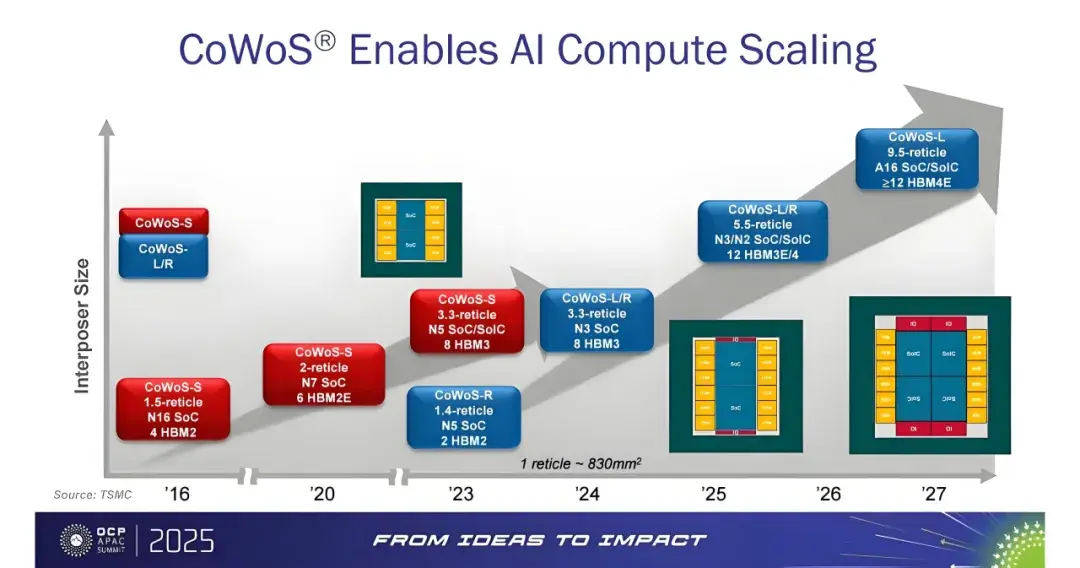

另一边，在AI芯片强劲需求的推动下，以台积电CoWoS为代表的先进封装技术正迅速崛起，成为延续算力增长的关键路径。

图源：TSMC

在这一技术演进过程中，随着芯片集成度的不断提升，CoWoS中介层尺寸持续扩大，从早期1倍掩模版逐步升级至3.3倍、5.5倍，未来更将迈向9.5倍掩模版规格。对此，如何在更大尺寸的掩模版上实现高精度、高效率的图形化制备，成为支撑CoWoS等先进封装路线落地的核心问题。

面对行业新挑战，ASML在最新第三季度财报上披露的TWINSCAN XT:260光刻系统精准切入需求痛点，为先进封装领域提供支持。

图源：ASML

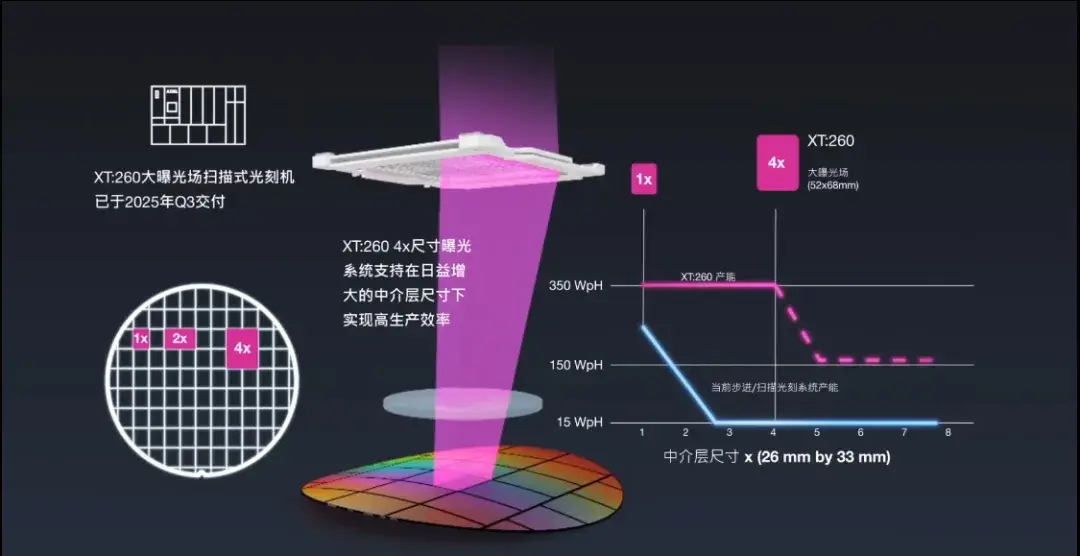

据介绍，XT:260 i-line光刻机是ASML首款可服务于先进封装领域的光刻机，基于其独有的双工作台技术，通过光学系统的创新，XT:260具有大视场曝光，相较于现有机型可提升4倍生产效率，能够有效提升先进封装的效率、性能和良率，并降低单片晶圆成本。除先进封装外，TWINSCAN XT:260还可支持主流市场的其他广泛应用，该系统已于今年三季度实现了商业发货。

从技术价值来看，XT:260延续了ASML DUV技术高效适配场景需求的核心优势。与EUV技术、其他DUV设备形成协同，共同构建起ASML覆盖“芯片制造-封装集成”全流程的光刻解决方案，为AI时代半导体产业链的创新提供更全面的技术支撑。

**ASML全景光刻“铁三角”，**构建良率保障闭环

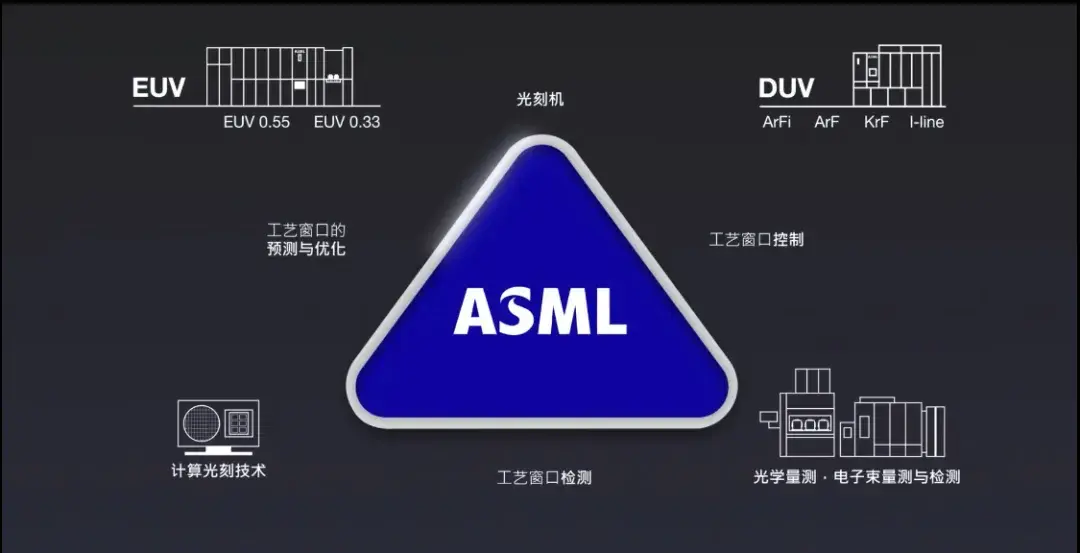

上文提到，在驱动半导体行业向2D微缩与3D集成迈进的过程中，ASML的价值远不止于提供EUV与DUV光刻机台，其核心的竞争力更在于构建了覆盖“光刻机台、计算光刻、电子束量测与检测”三大支柱的全景光刻（Holistic Lithography）技术体系。

这一“铁三角”协同的解决方案，正助力全球范围内芯片制造客户在更小尺寸、更高性能、更智能化的芯片制造中突破瓶颈，实现更高的良率、产能与经济效益。这一全链条协同思路成为ASML应对AI时代挑战的重要方案。

图源：ASML

其中，作为“铁三角”的核心技术支撑之一，ASML的计算光刻技术通过先进的仿真与优化手段，能够预测、校正、优化和验证光刻技术的成像性能，实现更精确的图形成像和更好的芯片生产良率。

和计算光刻一样，量测与检测也是ASML为保证芯片良率而做的投入之一，即通过光学或电子束手段对曝光后的晶圆进行成像检查和反馈，及时纠错/调整光刻工艺实时提升精度与良率，帮助模型进一步优化，为后续的制程开发做好准备。

随着芯片结构日趋立体与复杂，传统光学检测已难以捕捉10nm以下的微小物理缺陷，ASML的电子束量检测技术成为有效解决方案，发挥着不可替代的作用。

同时，针对3D架构芯片中日益复杂的埋藏缺陷与电学缺陷，电子束电压对比度（VC）检测技术从NAND领域逐步拓展至DRAM与逻辑芯片，通过电压信号差异识别埋层结构异常，满足3D集成对全维度缺陷监控的需求。

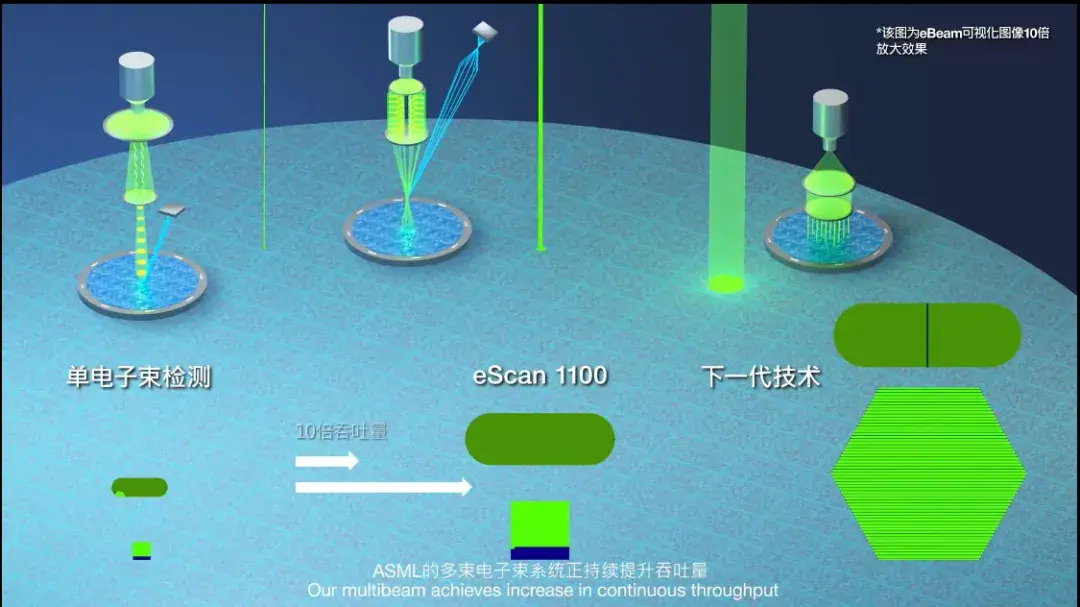

在电子束量测与检测设备方面，ASML也在持续不断推进创新。eScan 1100作为ASML首款实现在线缺陷检测（涵盖物理缺陷和电性缺陷）的25束电子束检测系统，其晶圆量测吞吐量提升至传统单束系统的10倍以上。

图源：ASML

该设备在逻辑与DRAM层上的面积吞吐量优势显著，可实现单位时间内扫描更多区域，这意味着能捕捉更多缺陷特征，为客户在从研发到量产爬坡中提供及时监控和反馈，加速良率的提升。

据悉，eScan 1100主要用于电压对比度检测。未来，ASML计划将电子束数量扩展至2700束，进一步释放量测环节的效率和良率潜力，为未来更严苛的制程节点做好准备。

综合来看，这些技术共同构成了ASML赋能芯片制造与集成的核心能力。光刻系统持续推动2D微缩，同时赋能先进封装与3D集成；计算光刻突破光学物理极限，智能优化成像；电子束、光学量测与检测是保障芯片质量的关键技术。

与此同时，ASML的全景光刻解决方案还为3D集成的核心键合工艺提供坚实支持，帮助减少晶圆形变所导致的对准误差、保障芯片精准堆叠，并实现更短、更快的互联，以满足客户在新兴应用领域日益增长的需求。

图源：ASML

**AI时代，**ASML助力摩尔定律焕发新活力

面对AI时代算力需求指数级增长、功耗挑战加剧、3D集成加速推进的行业变局，ASML以全链条协同为核心战略布局，依托全景光刻“铁三角”体系，既在2D缩放领域持续突破物理极限，破解先进节点尺寸缩小难题，又为3D集成提供可信赖、可扩展的整体解决方案，化解键合形变、套刻误差等核心痛点。

展望未来，在AI芯片向更高集成、更复杂架构演进的进程中，ASML早已超越单纯的技术提供者身份，成为与全球产业共同探索未来的合作伙伴。其全景光刻，在支撑着全球半导体行业向万亿美元规模迈进的同时，更让摩尔定律在AI时代持续演进，持续为芯片创新注入动力，成为连接技术极限与AI应用落地的关键桥梁。
